Плоские нагревательные элементы с миканитовой изоляцией и защитным корпусом из нержавейки. Используется для нагрева пресс-форм, деталей экструдеров, ТПА, клеевых машин и прочих плоских поверхностей.

Ширина: 20-1000 мм
Длина: 20-1000 мм
Толщина: 3-4 мм
Максимальная электрическая мощность: 4 Вт/см2

Максимальная рабочая температура нагревателя: 300 °C
Максимальная кратковременная температура нагревателя: 350 °C

Срок изготовления: от 3 до 7 дней. Возможно срочное изготовление за 1 день с момента утверждения чертежей.
Цена металлический плоский нагреватель зависит от размера

Цену уточняйте

Металлический плоский нагреватель предназначен для использования при температуре до 300°C. Изолирующий слой нагревателя сделан из миканита, это слюдяная бумага, которая пропитывается жаростойким связующим веществом, и затем спрессовывается в несколько слоев под высокой температурой и высоким давлением в готовые пластины. Плоские миканитовые (слюдяные) нагреватели бывают в металлическом корпусе и без него. Тыльная сторона нагревателя изнутри оснащается теплоизоляционным материалом для направления большей части энергии на рабочую плоскость, поэтому рабочей поверхность может выступать лишь одна из сторон. Структуру миканитового металлического нагревателя можно детальнее рассмотреть на схеме:

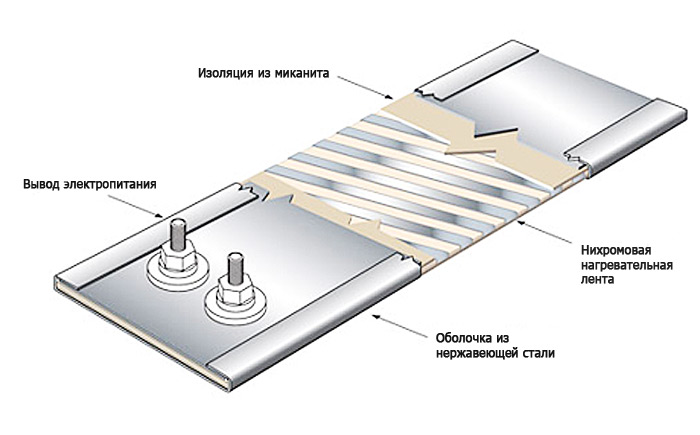

Схема структурі плоского миканитового нагревателя

Инструкция по эксплуатации плоских электронагревателей

Габаритные размеры и чертежи металлического плоского нагревателя

Ширина,мм 20-1000
Длина,мм 20-1000
Толщина, мм 3-4

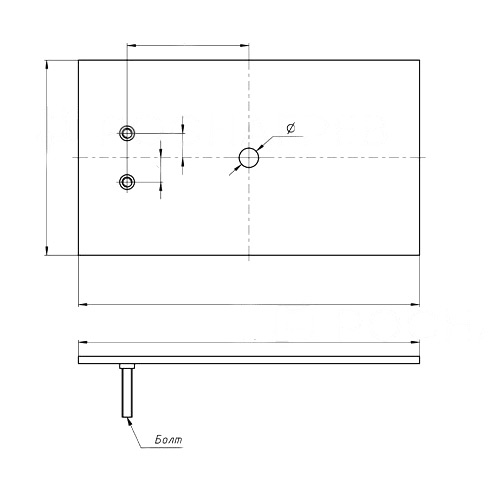

Чертеж металлического плоского нагревателя

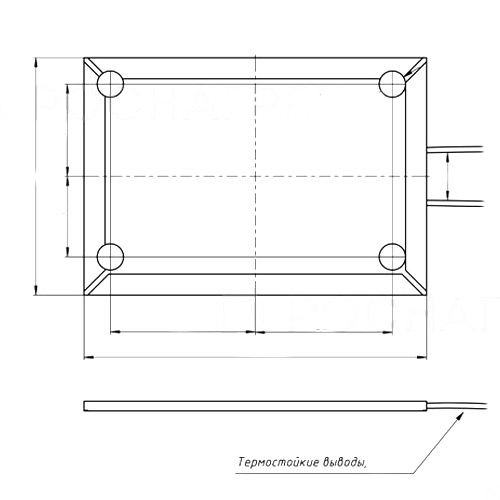

Чертеж металлического плоского нагревателя


Технические характеристики плоских металлических нагревателей

Напряжение, В 12,24,48, 110, 220/230, 400
Максимальная рабочая температура нагревателя, °C 300
Максимальная кратковременная температура нагревателя, °C 350
Максимальная электрическая мощность, Вт/см2 4



Дополнительные возможности при изготовлении:

  • Вырезы и/или отверстия.
  • С термопарой типа «К» для контроля температуры поверхности либо местом для ее установки.
  • П-образной формы.
Маркировка плоских нагревателей
ЭНПлМ: ЭлектроНагреватель Плоский миканитовый
Расшифровка маркировки ЭНПлМ для плоских нагревателей от компании Элемаг
ЭНПлМ [длина]*[ширина];[мощность]*[напряжение];[тип подключения]
Вы можете скопировать и подставить свои значения ЭНПлМ 120*80;0.8*220;1
ЭНПлМс: ЭлектроНагреватель Плоский миканитовый сопловый
Расшифровка маркировки ЭНПлМс для плоских нагревателей от компании Элемаг
ЭНПлМс [длина]*[ширина];[мощность]*[напряжение];[тип подключения]
Вы можете скопировать и подставить свои значения ЭНПлМс 120*80;0.8*220;1

Типы подключения для плоских нагревателей

1

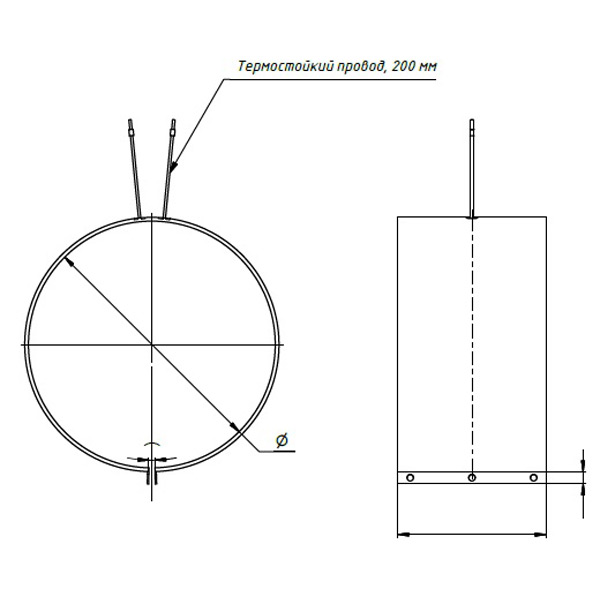

Тип подключения нагревателей 1. Вывод в виде  термостойкого провода
Тип подключения нагревателей 1. Вывод в виде  термостойкого провода
Термостойкий токопровод может иметь дополнительную оснастку в виде силиконового кембрика или керамических бус для улучшения изоляционных качеств. Рассчитан на рабочие температуры 250°С—600°С. Выводится в толщину нагревательного устройства или вертикально.
2

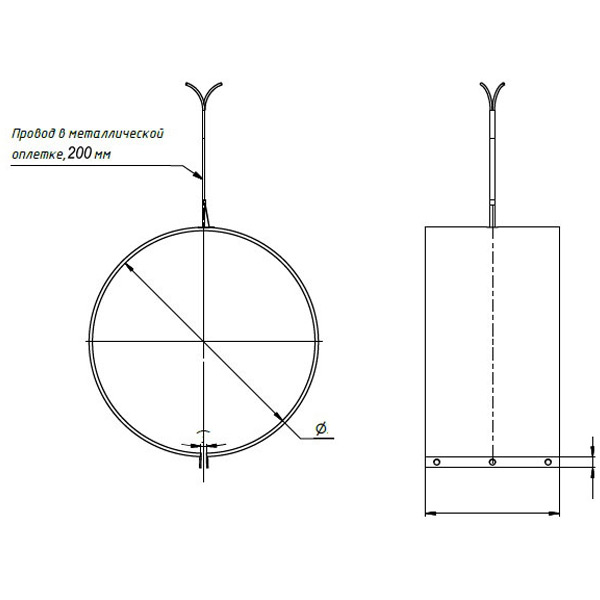

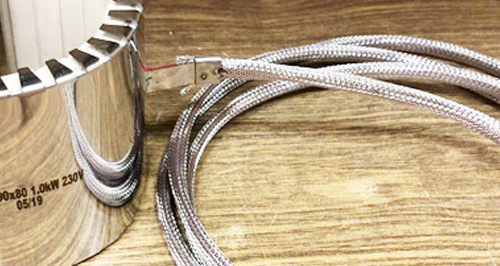

Тип подключения нагревателей 2. Термостойкий провод  в защитной металлической оплетке
Тип подключения нагревателей 2. Термостойкий провод  в защитной металлической оплетке
Данный тип проводника также обладает высокой термической устойчивостью и заключен в оплетку из металла. Имеет стойкость к различным воздействиям механического характера и не поддается заломам. В оснастку входит ножка фиксатор
3

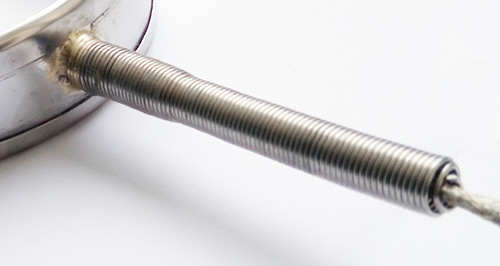

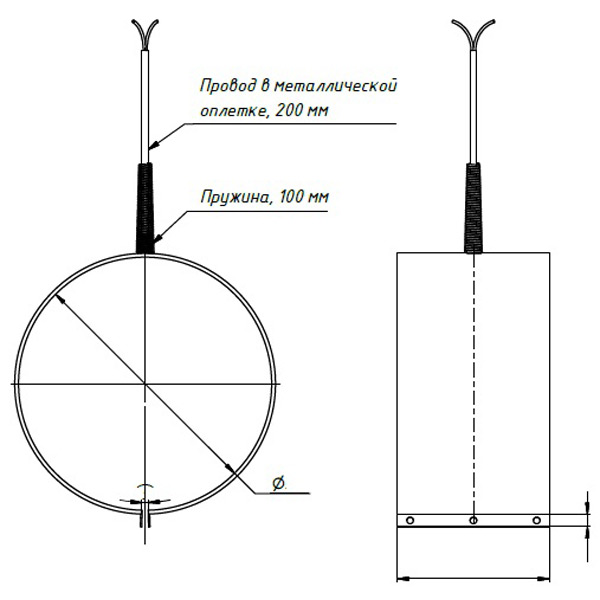

Тип подключения 3. Вывод защищен металлической пружиной
Тип подключения 3. Вывод защищен металлической пружиной
Никелевый токопровод для соединения нагревательного устройства с сетью. Рассчитан на работу при температурах 250°С—600°С. Оплетен металлической защитой. Провод к нагревателю крепится за счет металлической пружины. Высоконадежный тип вывода с хорошими эксплуатационными качествами.
4

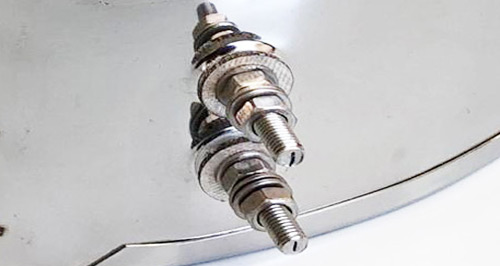

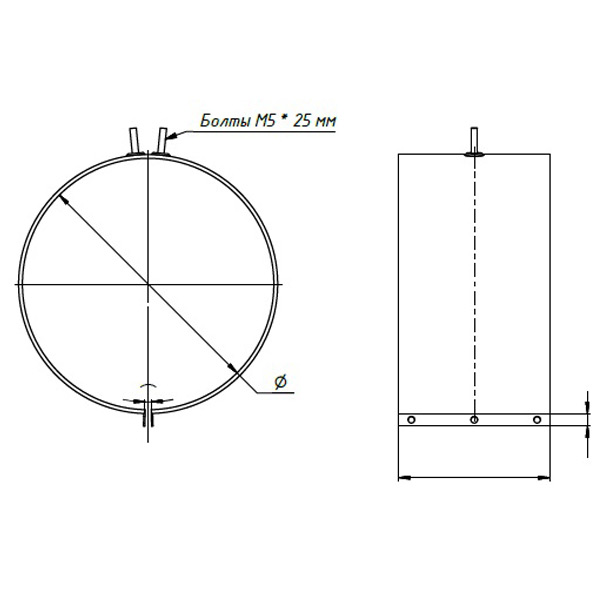

Тип подключения 4. Токовывод  в виде болтов М5
Тип подключения 4. Токовывод  в виде болтов М5
Болт М5 в качестве проводника тока плоского или кольцевого нагревателя. Может располагаться на нагревателе с разных сторон. Есть возможность крепить к коробке или устанавливать внутри нее. Устанавливается радиально или тангенциально. Надежный и часто используемый вид соединения.
5

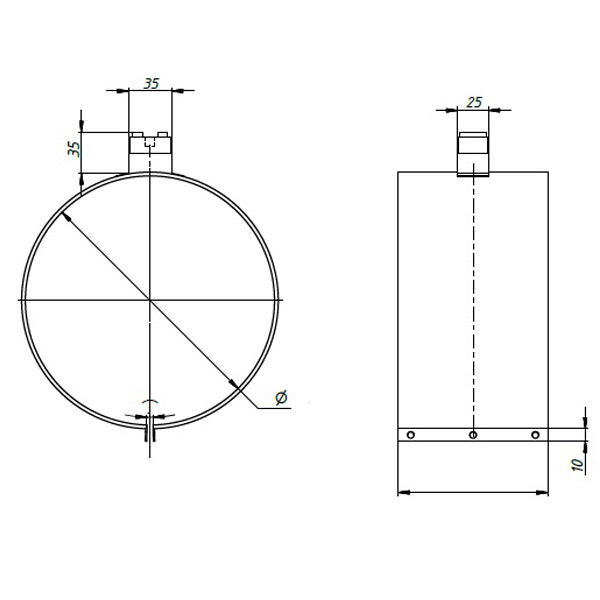

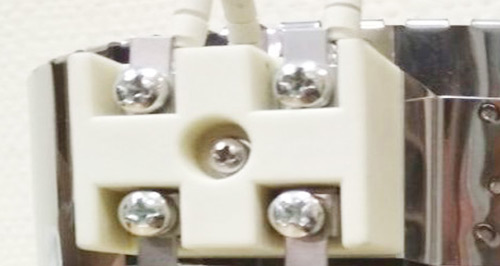

Тип подключения 5. Термостойкая керамическая колодка на П-образной ножке
Тип подключения 5. Термостойкая керамическая колодка на П-образной ножке
Коробка из керамического сырья с высокой термической устойчивостью. Имеет ножку П-образной конструкции. Соединение с нагревательным элементом осуществляется за счет никелевого провода. Требует бережной эксплуатации, поддается механическим воздействиям.
6

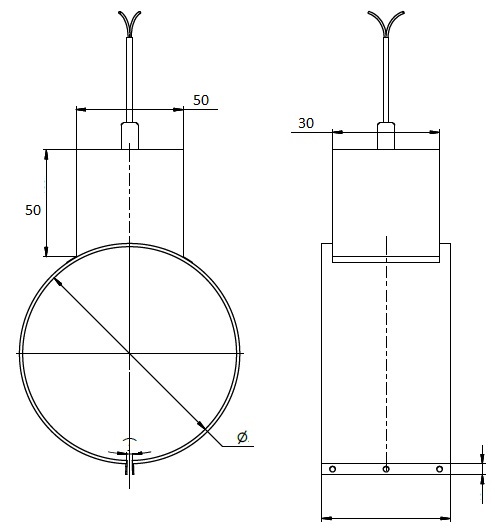

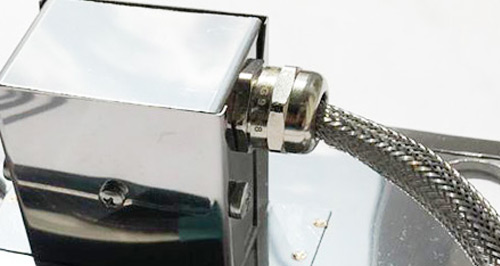

Тип подключения 6. Термостойкая керамическая колодка в металлическом кожухе
Тип подключения 6. Термостойкая керамическая колодка в металлическом кожухе
Керамическая колодка для подключения провода к нагревателю. Сама колодка располагается в защитном кожухе из металла, что улучшает ее эксплуатационные свойства. Сам вывод характеризуется хорошей устойчивостью к высоким температурам и гибкостью. Провод имеет защиту в качестве металлической оплетки и протягивается по специальному каналу. Расположение осевое, радиальное, тангенциальное.
7

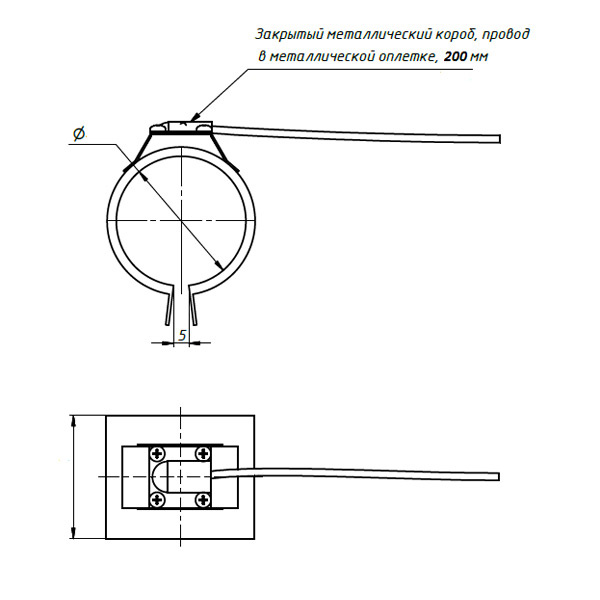

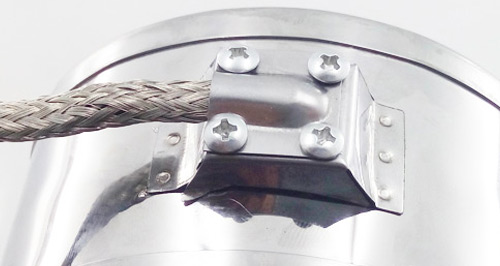

Тип подключения 7. Закрытый металлический короб с гибким термостойким проводом
Тип подключения 7. Закрытый металлический короб с гибким термостойким проводом
Металлический закрытый короб с проводом. Токопровод обладает хорошей гибкостью и не поддается заломам из-за металической вспомогательной оплетки. Располагать можно в различных направлениях: радиальном, осевом, тангенциальном. Благодаря элементам защиты и качественному исполнению может работать при различных нагрузках окружающей среды.
8

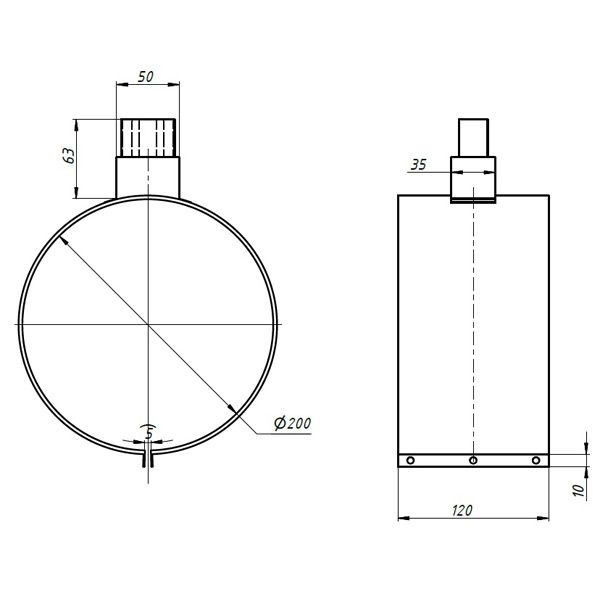

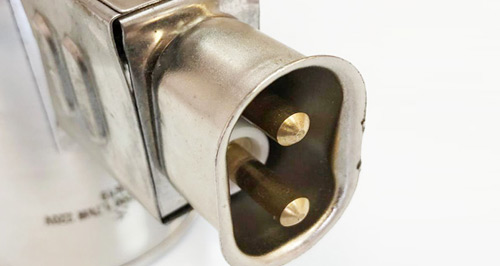

Тип подключения 8. Токовывод сетевой двухконтактный термостойкий разъем WG-2 (РПС).
Тип подключения 8. Токовывод сетевой двухконтактный термостойкий разъем WG-2 (РПС).
Двухконтактный элемент для прохождения тока с разъемом WG-2 (РПС). Характеризуется высоким уровнем температурной устойчивости. Практически не изнашивается. Расположение радиальное, по оси, тангенциальное. Более дельную информацию о нем можете узнать у наших менеджеров.
9

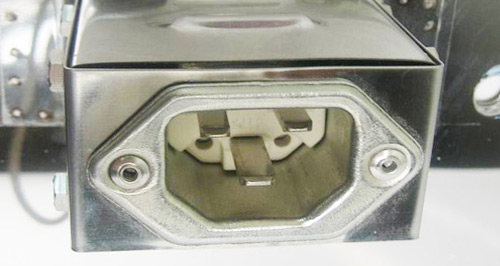

Тип подключения 9. Вывод трехконтактный термостойкий WG-3.
Тип подключения 9. Вывод трехконтактный термостойкий WG-3.
Трехконтактный проводник тока для соединения нагревателя с сетью. Разъем WG-3. Удобен в эксплуатации (установка, подключение). Рассчитан на высокие температурные воздействия. Проводник можно размещать радиально, по оси, тангенциально. Не пропускает пробои электричества.
10

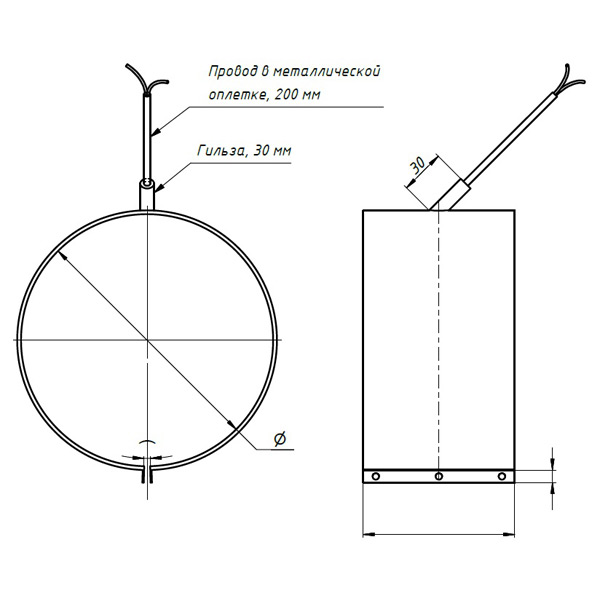

Тип подключения 10. Термостойкий вывод с радиальным расположением гильзы.
Тип подключения 10. Термостойкий вывод с радиальным расположением гильзы.
Кабель в защитной металлической оплетке. Характеризуется высоким уровнем термостойкости. Фиксация кабеля к поверхности нагревательного элемента осуществляется за счет специальной гильзы. В свою очередь гильза может выполняться с разной длиной. Расположение радиальное, осевое, тангенциальное.
11

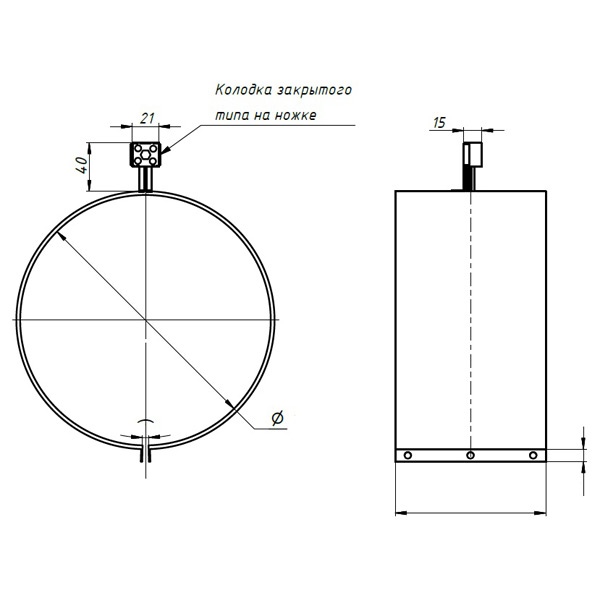

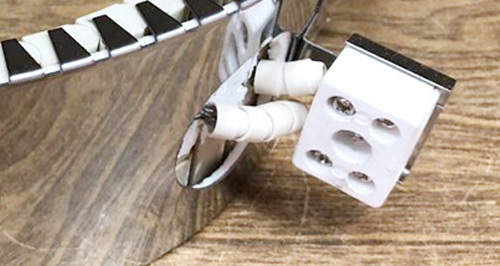

Тип подключения 11. Вывод токопровода в виде керамической колодки на выносной ножке.
Тип подключения 11. Вывод токопровода в виде керамической колодки на выносной ножке.
Колодка из керамики на выносной ножке. Соединение с электронагревателем происходит благодаря наличию проводника из никеля. Размещается радиально, по оси, тангенциально. Надежно крепится, удобна в использовании. Не вызывает затруднений при установке. Требует бережной эксплуатации и максимального снижения риском механических воздействий.
12
Тип подключения 12. Под заказ
Тип подключения 12
Произвольный тип подключения нагревателя к сети. То есть вы можете заказать индивидуально проводник не указанный в предложенном перечне. Свяжитесь с нашим представителем, чтобы в точности обговорить все детали и нюансы


Плоские нагреватели изготовляются под заказ, согласно требованиям заказчика!
